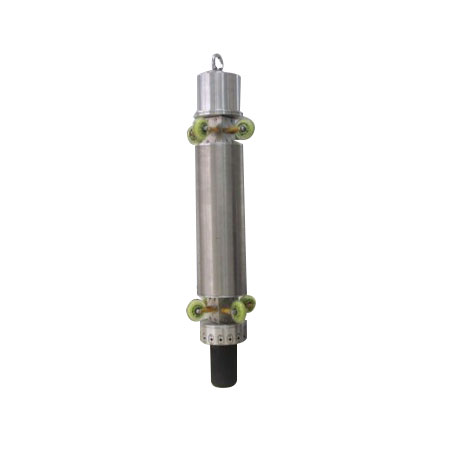

便携式储气井超声波检定装置

产品概述：
        储气井便携式超声检测仪和装置设备是针对我国天然气地下储气井的定期检验的实际需求量身开发定做。采用国内外最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的筒体厚度，特别适用于储气井壁厚腐蚀检测。仪器设备兼容目前国内7″和95/8″两种储气井井管壁厚腐蚀检测。

执行标准：
        标准号Q/510300HQ•1-2018 《便携式多通道非接触式超声波回波测厚仪》

主要技术参数：
1、测量参数：半径、壁厚、内壁声幅；
2、测量范围：管道内径157（±2）mm、224（±2）mm,  壁厚3mm~20mm；
3、数字显示分辨率：半径和壁厚0.1mm，声幅0.01V；
4、测点大小：纵向2mm，周向1mm ；
5、周向测点间隔：22.5°；
6、纵向测点间隔：8mm；
7、测速：4m/min；
8、通道个数：16通道；
9、数据采样速率：70kb/s ；
10、探头扫描频率：125～2KHz ；
11、重复频率：100Hz ~ 10KHz；
12、扫描范围：≤3500mm（钢纵波）；
13、增益总量: 90dB；
14、垂直线性：≤6%；
15、水平线性：≤1%；
16、动态范围：≥30dB；
17、灵敏度余量（2.5MHzΦ20）：≥45dB；
18、衰减器12dB误差：≤±1dB；
19、盲区：≤6mm；
20、分辨率：≥38dB；
21、电噪声：≤60dB，（≤满屏10%）；
22、仪器长时间稳定性：连续工作48小时灵敏度波动小于2dB；
23、测厚精度：0.1mm；
24、通信方式：RS232、以太网、USB；
25、测厚仪功率：12V 30W；
26、供电方式：12V20AH锂电池；
27、外形尺寸：900mm×228mm；
28、仪器重量（净重）：32Kg。

主要性能特征
        储气井便携式超声检测仪和装置设备系列是采用国内外最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的筒体厚度，特别适用于储气井壁厚腐蚀检测。

仪器设备硬件：
1、产品针对储气井检验的特性设计，仪器内部内置小巧且大容量锂电池供电，采用先进的电路设计，对各个功能单元分别进行集成化处理，将超声波测厚的扫查、采集、A/D转换、数据存储等功能一体化、智能化设计融为一体，大大的缩小了仪器设备体积。
2、多通道探头线阵排列：采用多通道多路切换处理，提高了测厚仪存储记录和DSP处理等环节，使检测数据更加精准；U盘或SD卡自动存储方便检测工作和微机对采集数据信息进行分析处理。
3、便携性性能：结构件以不锈钢材料为主，体积小、重量轻、结构紧凑，便于携带，操作简单。采用减震轮式总成扶正器，通过性好，扶正效果佳，抗干扰能力强，精度高、性能稳定，防水、防震等特点。
4、检测实现全覆盖：双向检测，特别是储气井重点腐蚀部位（井口装置以下0～1.5米）能完整检测。
5、检测环境不受限制。

仪器设备软件：
        人工智能软件系统：《储气井综合检验系统》
1、检测数据录入自动化：数据采集量大，软件智能自动进行数据统计、分析数据，U盘自动存储相结合，无需人员紧盯视频观察发现缺陷或腐蚀位置。
2、显示储气井全井段壁厚数据；显示指定位置的壁厚及位置；显示指定位置超声波多次回波图，同时该波形查看图上会显示壁厚、通道及位置。
3、软件分析系统智能化数据处理：可在笔记本电脑上，自动生成分析数据；具有超声扫描、检测数据波形图回放功能，还具有分析饼图，能直观分析壁厚（腐蚀）百分比范围；能自动进行壁厚（腐蚀）计算、分析判断缺陷，生成检测报告。
4、软件系统模块化：可根据需要进行配置，便于用户二次开发或升级。
