法医实验室分普通实验室跟净化实验室

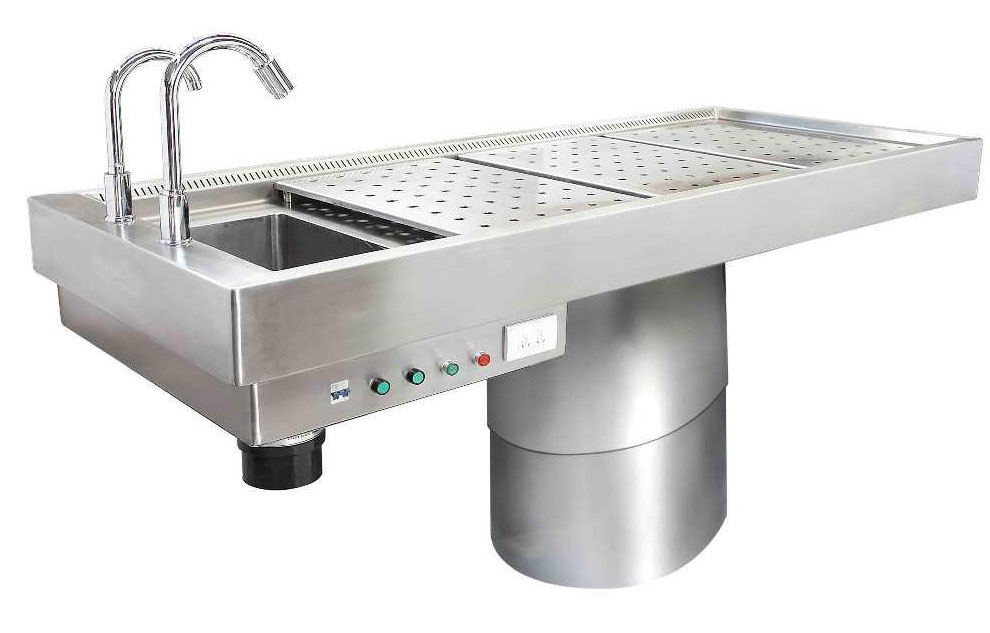

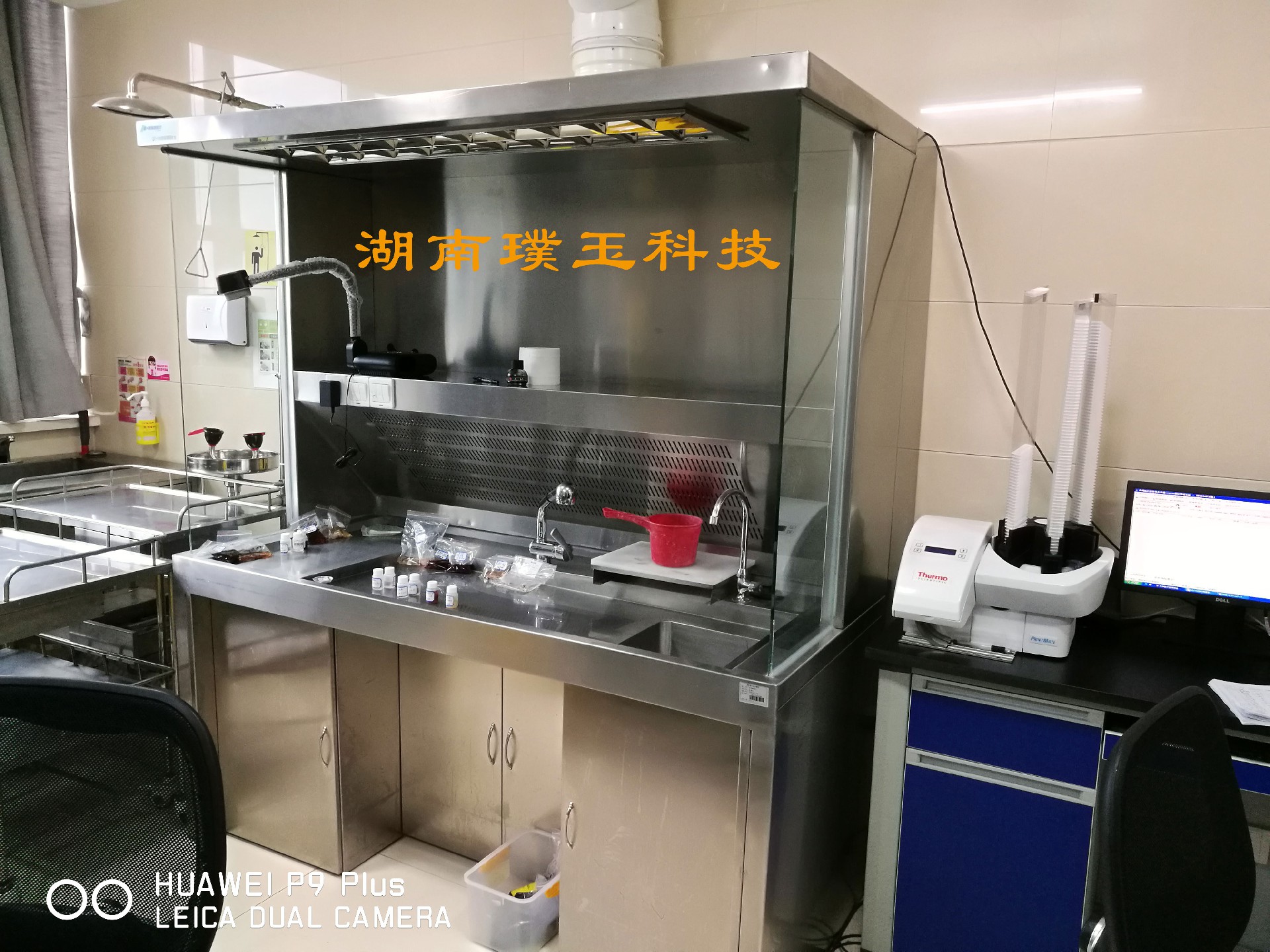

净化实验室分尸体解剖室跟DNA实验室

下面介绍法医DNA实验室

法医DNA分析技术越来越成为刑事侦查中一项重要的、不可或缺的手段, DNA也随之成为法庭科学领域中当之无愧的证据之王。我国的法医DNA分析技术起步于二十世纪八十年代，经过三十多年的发展逐渐成熟和稳定，在使用手段上与世界最先进的水平基本保持同步。

近时期，我国各地公安机关纷纷新建法医DNA实验室或升级改造老旧实验室。法医DNA实验室建设是一项专业技术性比较强的工作，不仅仅指实验室的修建改造，更包括实验室的管理、检验人员的素质水准、仪器设备的配备使用等诸多方面的内容。由专业人员指导建设DNA实验室可以少走弯路、少犯错误；以高起点起步、按高标准要求，也为今后顺利通过实验室认证打下良好的基础。

我公司一直从事司法鉴定领域的产品销售与技术服务工作，专业承建法医DNA实验室，全面提供相关的仪器设备和试剂耗材，提供集成化、系统化的长期服务，希望能成为您工作中最有力的支持和您最可信赖的朋友。

 法医DNA实验室规划设计的总体原则

一、选址

        由于各地提供的场地不尽相同，有条件的地方单独建造刑事技术楼，大多数地方的实验室是在办公室、会议室、仓库乃至走廊的基础上改建的，因而没有一套构建方案适用所有的实验室，必须结合当地具体情况因地制宜。

在实验室方案设计中，首先考虑的因素是给排水。确定下来上下水管道的具体位置，才谈得上其它的安排。实验室总体面积不少于150平米，且预留充足拓展空间。楼层的选择上，一般是实验室在办公区的上方，利于通风排气，楼层的梁下高度一般不低于3.5米。整体环境相对独立、安静，防火、防震、防潮等设施齐全。

二、布局设计

         按照各地所提供的实验室场地情况，听取使用单位的具体意见和要求，经过实地考察和磋商，并按照实际的房间结构和面积绘制出“DNA实验室布局示意图”。与原建筑的规划部门、施工单位及消防安全部门沟通，确认可行性。

进一步细化各分区域的给排水、配电线路、照明、实验台、仪器设备等的位置和布局。标明使用物品材料的种类、数量和品牌，制作预算报请审批。

三、功能分区

        从整体来讲，为了防止产物DNA和人源DNA的污染，DNA实验室必需按具体功能以自然间或隔断的形式划分出若干个区域，并按检验工作的前后顺序形成单循环走向，在条件容许的情况下尽可能的细化，诸如：案件受理区、物证与样本保管区、初检和准备区、DNA提取区、PCR加样区、PCR扩增区、产物检测区、结果分析区等等。最低标准也不得少于三个独立的区域。无关人员未经允许禁止进入工作区域。

每个区域的水电、门窗、实验台、通风、照明等因素都事先充分考虑，合理安排。条件许可的情况下，可参照生物安全二级及以上实验室的建设标准，建立各区域独立的送排风系统、实行人流与物流的分离。

四、污染防治

         所谓的洁净区和污染区是以PCR发生过程来划分的，之前的操作区域为洁净区，之后的区域则是污染区。其中，PCR加样区为核心的防污染洁净区，产物检测区则是最主要的污染源发生区。这两块区域必须保证严格的隔绝，其空气之间的对流都可能造成无法挽回的后果。PCR产物污染与普通的医学污染和环保污染不一样，它对人体健康并不造成危害，却对DNA分析结果有着严重的影响。因此，DNA实验室区域的划分必须遵循洁净区→污染区单向流动的原则，污染区的扩增产物包括使用的一切物品都禁止带到洁净区里去。

五、功能拓展

        对于希望能够开展微量DNA检验的实验室，则必须留有专门的区域和空间，比如骨骼DNA提取室、脱落细胞DNA提取室等，配备专用的仪器设备和试剂耗材，在特定的时间内供特定的检验人员（经验丰富、技术水平较高者）使用。

        DNA数据库建设是DNA实验室主要功用之一，数据量较大的单位最好建立专用的建库实验室，也分成提取、扩增、检测等区域，配备高通量测序仪和自动化工作站等专用仪器。

法医DNA检验流程：

\

                                                        DNA实验室改造装修工程指导意见

        实验室配电：各工作区域对配电的基本要求是  220V/50HZ，交流单项，电压要求220V±5％，即210－230V，有良好的地线，地线阻抗<4Ω，零线对地线电压<3V。

       核心主机遗传分析仪放在检测室里，特殊需要总配电功率 6KVA、25A，并配备一台能始终保持4个小时以上稳定供电的UPS电源。如果中途停电，正在进行的基因检测将会终止，同时也有可能损坏仪器。

各室墙脚上方每2-3米长度要有一组电源插座。

       上下水：要求每一个工作区域特别是接案室、提取室、加样室、检测室必须安置1个水池，上下水通畅。

       实验台：检测室安放主机的实验台85cm（宽）75cm（高）大于250cm（长），承重大于150kg；其余的实验台可为75cm（宽）85cm（高）长度可根据示意图和房间情况进行选择，每50 cm长度安装一组电源盒。实验台下面要有柜子和抽屉。材质建议使用钢木实芯结构。接案室、提取室、扩增区的实验台配试剂架和照明灯。

        空调：没有中央空调的实验室可以在每个房间安置一台，壁挂或柜机，根据房间大小选择功率。

围护及吊顶结构：采用厚度为50mm的岩棉夹芯复合彩钢板或复合不锈钢板，钢板厚度不低于0.45mm；顶棚及板壁的墙角处和墙与地面、墙与吊顶采用圆弧阴阳过渡并封闭。所有配套铝合金型材均采用喷塑型材（厚度不小于1.2mm）。

         门窗：采用净化密封门，所有门框材料采用喷塑铝合金、不锈钢材料、或钢板喷塑，门体两面为彩钢板、不锈钢板或喷塑钢板。中间为防火保温隔音材料，门体上配置观察窗。对外的窗户要求密封性能最好，双层中空，防尘保温。

        地面：1、采用PVC卷材或片材地板，拼缝处用同质PVC焊条焊接，保证地面整体防尘、防水、耐酸碱腐蚀、防滑耐磨、抗菌防霉。厚度为2-3 mm。2、采用环氧树脂地面，根据工艺分为环氧树脂自流平地面和环氧树脂涂装地面，厚度为2-3 mm。

        室内照明：每室两组、每组包括40W照明灯两支。各室另设紫外灯一支，开关分开放置。

人员配备、专业要求

         DNA分析专业技术人员是利用DNA检验的仪器设备和分析技术方法对生物检材、样本等进行检验鉴定，进行科学研究，指导侦查办案人员提取生物检材和样本，并出具相应鉴定意见的专业技术人员。

实验人员是实验室建设中要考虑的关键问题之一，也是最具备能动性的因素。挑选素质高、责任心强的技术人员是开展法医DNA鉴定技术的先决条件。

         实验室的领军人物必须全面系统地掌握生物化学、分子生物学和分子遗传学的基本原理及方法，能对操作过程中和实验结果出现的一些现象作科学的解释和分析，正确作出鉴定结论或意见；能够主动地追踪、学习并运用国内外最先进的技术方法；带领指导全体人员建立规范化、标准化的实验室检验鉴定体系。

其他从事DNA实验和分析的人员必须具备一定的生物学或相关学科的知识基础，最好选择事业心强的生化或遗传学本科毕业以上人员再补充学习基础法医学的相关知识；法医学毕业人员则要加强学习分子遗传学的有关知识和技能。在准备从事法医DNA检验分析之前，所有人员必须参加专门的、系统的培训，通过相关的考核并获得资质。有条件的可以到权威的研究和办案单位进修学习，向高水平看齐，尽量少走弯路，以达到事半功倍的效果。

      原则上讲，实验室必须有三名以上具有从事DNA检验鉴定资格的专业技术人员，最好设有专职的技术管理人员、数据库管理人员和DNA检测工作质量负责人。

法医DNA检验原理

   主要仪器设备、名称与配置

       在建立DNA实验室的过程中,首先考虑建立一个什么标准的DNA鉴定实验室,它所必须的硬件设施有哪些,以后如何管理使用和发展。

       在硬件建设上，建立一个标准化的DNA鉴定实验室首先必须划分试验区域，比如：办公区、检材受理区、样本准备区、DNA提取区、扩增区、检测区等。各区域的仪器配置可以根据自己的经济条件来定，购置项目应基本满足标准化的要求，以便于鉴定结论的复核和保存，同时具有可持续性，不断更新，且使原有的设备发挥新的作用而不被淘汰。

        按基础的四分区型实验室的基本要求，其仪器设备主要有：

（一）在检材受理区：法医生物物证（DNA）提取箱、人体脱落细胞负压提取仪生物显微镜、数码相机、高压蒸汽灭菌锅、（超）低温冰箱等。

（二）DNA提取区：有超纯水仪、台式通用离心机、台式冷冻离心机、电子天平、恒温金属浴、水浴锅、旋涡振荡器、电热恒温干燥箱、微量可调移液器、冰箱等。

（三）PCR扩增区：有基因扩增仪、台式通用离心机、迷你型离心机、旋涡振荡器、超净工作台、微量可调移液器、冰箱等。

（四）检测区有：基因测序仪（遗传分析仪）、微量可调移液器、平板离心机、数据分析电脑、UPS电源、冰箱等。

普通型法医DNA实验室基本配置清单

序号 名称 数量 规格及描述

1 法医物证（DNA）提取箱 2套 现场与实验室检材的提取、确证、包装、转移

2 生物显微镜 1台 实验室查找精子

3 人体脱落细胞负压提取仪 1台 检材附着的微量脱落细胞的提取与富集

4 电子分析天平 1台 称量物品，量程100g/精度0.1mg

5 超纯水系统 1台 基础应用型，流量1.5L/min，纯度18.2MΩ

6 恒温水浴锅 1台 水槽体积6-25L，温度范围RT-100℃

7 旋涡振荡器 3台 可选择旋涡混合及摇动混合功能，可用于试管、离心管、扩增管、烧杯等不同容器的混合，速度可调

8 电热恒温干燥箱 1台 腔内容积65L，温度范围RT-100℃

9 加热磁力搅拌器 1台 搅拌速度10-2000转/分钟，无级调速，搅拌容量10L

10 高压蒸汽灭菌锅 1台 15L-30L,消毒灭菌

11 精密恒温金属浴 2台 选用40×1.5 ml﹢28×0.5 ml标准模块，控温范围RT﹢5℃-100℃

12 恒温混匀器 1台 恒温和震荡结合，温控范围5℃至100℃，升温速度快，振荡转速100-1200rpm。可选配模块0.2ml×96、0.5ml×54、1.5ml×35。

13 台式酸度计 1台 0.00–14.00pH

14 台式小型离心机 2台 Max13,000转/分，24×1.5/2.0 ml

15 高速冷冻离心机 1台 Max15,000转/分，配双转子24×1.5/2.0 ml，4×15ml

16 掌中宝型离心机 2台 可放在超净台里使用。6200转/分钟，配2×8 strip0.2ml，和6×1.5ml两种转头,可快速更换。

17 微量可调移液器 3套 P2，P10, P20, P100, P200, P1000（P5000）

18 连续移液器 2支 1.0 –100 ml，最小分度0.1µl

19 八道可调移液器 2支 0.5 –10 µl，最小分度0.05µl

20 超净工作台 1台 VS-1300型，垂直移门，变量送风，紫外消毒

洁净度对于颗粒≥0.5um的尘埃≤3.5颗/升（100级

21 PCR扩增仪 2台 PCR的核心设备，样品基座：0.2ml×96孔，热盖，升降速度5度/秒 ,自动断电保护,蓝色液晶显示屏幕,可编程序.

22 普通冰箱 4台 冷冻-26℃,冷藏4℃

23 精密恒温金属浴 1台 产物变性使用，0.2ml×96孔，可加热，温控范围5℃至100℃

24

遗传分析仪

1台

  GA118-16A型，中通量，适用于办案量较大的单位和中等规模DNA建库工作。含16根电泳毛细管，日处理检材量近百份。自动化程度高，无须人工铺胶，操作简便。双向激光束，CCD成像，灵敏度高，均一性好。选用GeneMapper软件，可做常染色体和Y染色体的STR分型检验。

25 不间断电源(UPS) 1台 6KW，4hr，原装蓄电池，

电源输出端220±10%VAC，50±1%Hz

26 DNA数据分析电脑 2台 双核2.8，19寸LCD，硬盘 160G，内存1G，DVD刻录，以太网局域网接口，附有关数据库软件

27 平板离心机 2台 Max3,900转/分,2-6块×96孔酶标版

28 彩色喷墨打印机 1台 DNA分型结果打印

29 激光打印机 1台 DNA鉴定书打印

30 空气净化器 2台 净化实验室环境

31 （超）低温冰箱 1台 150-300L (-35℃～-80℃，)储放检材、试剂（盒）
